ANAT 3 からANAT 3 Signature へ バージョンアップしました。

ただ今喫茶部で鳴らしている
USED品の YGアコースティクス ANAT 3 を
ANAT 3 Signature へとバージョンアップしました。

SONJA 2.2の音に触発されてバージョンアップを決意したのですが
その結果は十分に味わっていただけると思います。



ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14102150.jpg

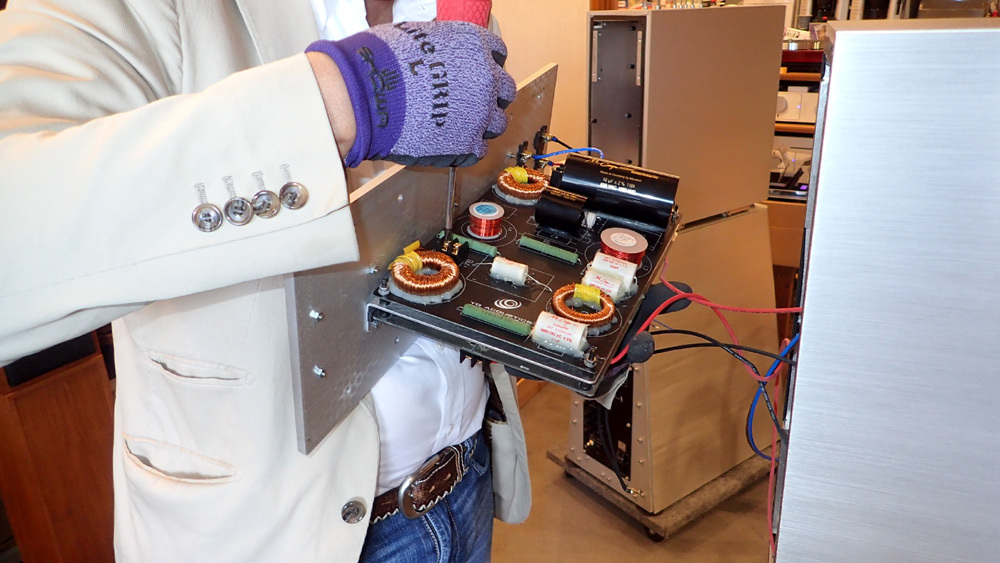

■ACCA インク・木村氏の手によるバージョンアップの作業中。

まずはメインモジュールの裏蓋(ネットワーク付き)を外します。





ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14100323.jpg

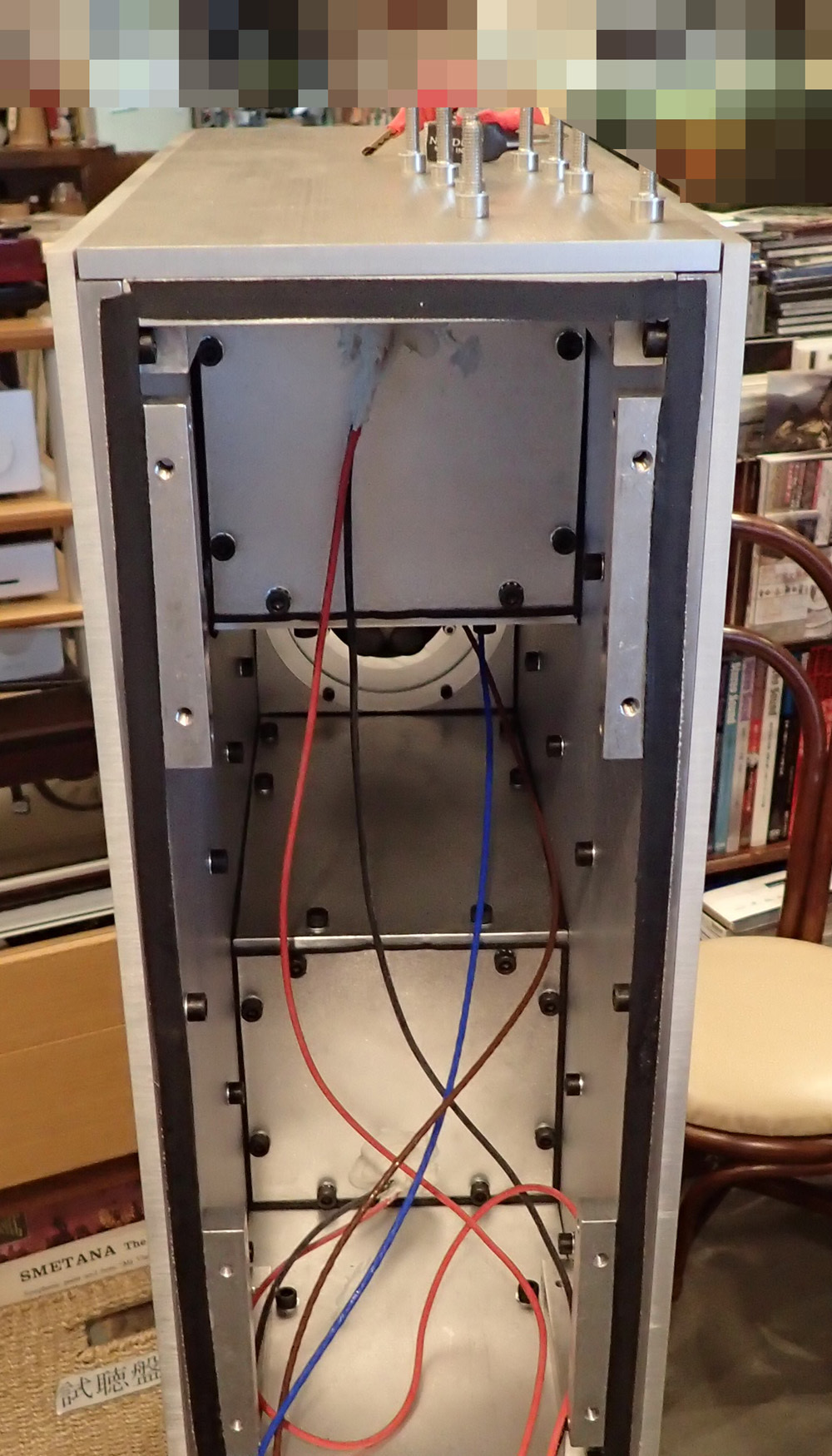

■メインモジュール内部は
各ユニット同士が干渉しない様な構造になっていて
しかもネットワーク部に掛かる背圧も出来るだけ軽減する様に
配慮されています。




ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14104604.jpg
ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14105215.jpg
ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14105765.jpg
■これが追加されるネットワークですが
実物を見るとすごい構成のネットワークであるという事が分かります。

このネットワークによって
メインモジュールの低域を65Hzまでに制限し
大入力時のボトミングと低域干渉を解消しようというものです。





ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14110624.jpg
■メインモジュールにセットしました。




ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14111466.jpg
■これはウーファー用のネットワークです。

従来はアクティブウーファーになっていたのですが
このネットワークへ変更する事によって
パッシブ型ウーファーに生まれ変わります。




ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14102602.jpg
■左に見える2個のアルミのパネルは
メインモジュール部のリアパネルです。

寝かせてある黒いパネルがアンプを背負った
ウーファーエンクロージャーのリアパネルです。


ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14125959.jpg
■ウーファーエンクロージャーの内部もネットワークに掛かる
背圧の影響をなるべく軽減するように工夫されています。



ANAT 3 からANAT 3 Signature へ  バージョンアップしました。_b0262449_14443567.jpg
■YGアコースティクス ANAT 3 Signature。
喫茶部で試聴可能です。

試聴環境としてはとても良いとは言えない喫茶部ですが
それでもバージョンアップされた効果は十分に確認できます。
日頃喫茶部で聴いて頂いている人には直ぐにわかる違いでしょう。

全体域に渡って歪感の無い音になっています。









by sound-pit | 2018-10-15 15:02 | 喫茶部 日々の動き
